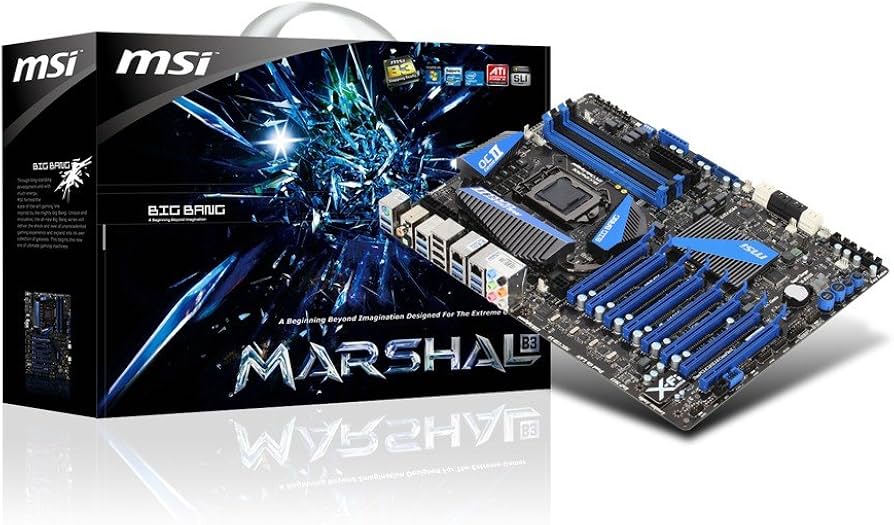

MSI’ın artık son rötuşlarını yaptığı Big Bang Marshall XL-ATX anakartının yeni resimleri ile detaylarına iniyoruz bu kez. Intel’in P67 yongasetini temel alan devre tasarımında CPU güç katı ile grafik kartı denetimine büyük önem verildiğini görüyoruz. Öyle ki Marshall’ın üzerinde Lucidlogix HydraLogix çipiyle tam 8 adet PCI-Express x16 genişleme yuvası denetleniyor ve hepsi kullanımda olsa dahi her birinin x8 modunda çalıştığı belirtiliyor.
LGA 1155 soketini çevreleyen güç katında ise tam 24-faz dizaynlı MSI özgün DrMOS PWM dijital teknolojisi görülüyor. Hatta bazı MOSFET’lerin yerden kazanmak amacıyla anakartın alt yüzeyine monte edildiğini görüyoruz. Dev anakartın üzerinde 2 adet 8-pin güç konektörü CPU için, 1 adet 6-pin güç konektörü de VGA yuvalarını direkt PSU’dan kartların kendine ait güç girişi dışında –ayrıca- beslemek üzere konumlandırılmış. Kartın pasif soğutma sisteminde ısı iletim borusu yardımına başvurulmuş.
Military Class II tipi askeri ölçün kalitesinde komponentler ile donatılan devre tasarımında bulunan 8 adet PCI-Express x16 yuvalarının her biri için kapatma anahtarları yerleştirilmiş. Voltaj okuma noktalarının bolluğu kartın ileri düzey overclock sürecine hazırlığını kanıtlar nitelikte, ayrıca tam 3 adet BIOS yongası ile hatalı OC işlemlerinden kolayca sıyrılmak, farklı profiller arasında değişime gitmek ve tabiî ki BIOS çöküntülerinde kaldığınız yerden devam etmeniz mümkün.
Kart üzerine yerleştirilen OC Genie II butonu ile tek dokunuşla tüm OC ayarlarını ideal ve güvenli değerlerde otomatik olarak aktif hale getirilirken Power, Reset, Clear CMOS butonları ile uzay montaj denemelerinde kolaylık sağlanıyor. ClickBIOS özelliği sayesinde işletim sistemi üzerinden BIOS flash, güncelleme işlemlerini basitleştiren ve hızlandıran UEFI:birleşik genişletilebilir Firmware arayüzü teknolojisi Marshall extra large kartını profesyonellere hitap ettiğini, ve pratik uygulamalara göre tasarlandığını gösteriyor. Kart 2011’in ilk diliminin yarısında piyasaya girecek, cepte ne varsa silip süpürecek.
