Ülkemizde çok sık olmasada yurt dışında adından sıkça söz ettirmeye başlayan ECS, üst seviye anakart modelleri ile dikkatleri çekmeyi başardı. Bizde Intel’in Ivy Bridge işlemciler için tasarladığı yeni yonga çipi Z77′yi temel alan ECS Z77H2-AX Golden Board modelini mercek altına alacağız. ECS, anakarta adından da anlaşılacağı üzere “Golden Board” yani “Altın anakart” ünvanını vermiş. Bu ünvan anakartın görünümünün yanı sıra sağlamlık ve performansınada dikkat çekiyor.

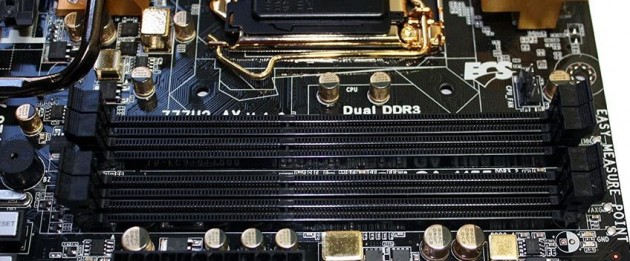

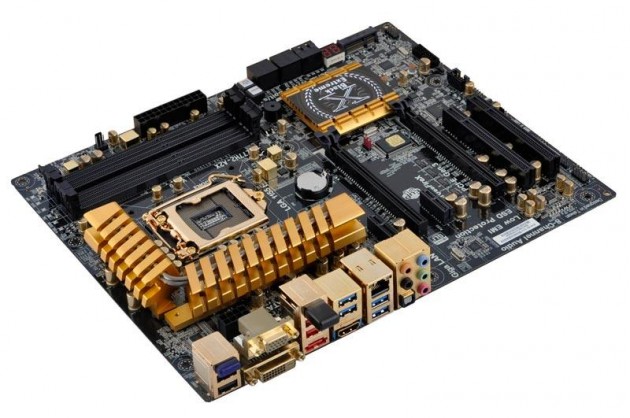

ECS Z77H2-AX Golden Board, tasarım olarak şık bir görünüme sahip. Anakart üzerinde kullandığı 15 ayar altın kaplama sayesinde sarı ve siyahı kombine ederek şık bir görünüm sunuyor. Tabi bu özelliği onun sadece görünümüne değil asıl hedeflediği yüksek performansa daha çok etki ediyor. Z77H2-AX‘in işlemci soketi, pinleri, vrm, bellek bileşenleri, kondansatörler, anakart giriş ve çıkışlarına kadar birçok bileşeni 15 ayar altın ile kaplanmış durumda. Sandy Bridge ve 3. nesil Ivy Bridge işlemcileri ile uyumlu çalışabilen model 9 fazlı voltaj regülasyonuna sahip. ECS Z77H2-AX Golden Board modelinde 1333, 1600, 1866, 2133, 2200, 2600 ve 2800 MHz‘e kadar hız aşırma seçenekleriyle 32 GB‘a kadar bellek takabilmenize izin veriyor.

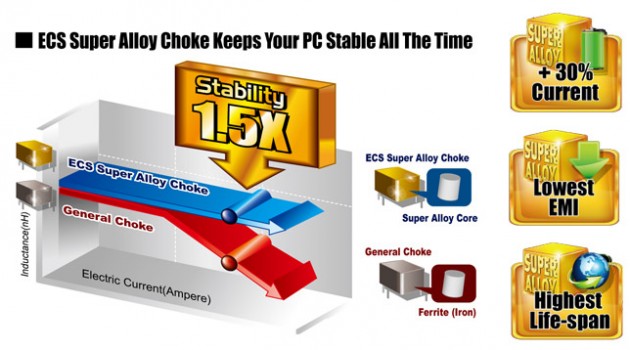

ECS, Z77H2-AX Golden Board modelinde kullanılan katı kondansatörler hız aşırmaya müsayit olarak geliyor. ECS’nin vaat ettiği dayanıklılık ve stabilite kriterlerini sunduğu performans ile kanıtlayan model, ‘ECS Super Alloy Choke’ adını alan bobinleri ile % 30 enerji tasarruflu ve overclock koşullar altında kararlı bir çalışma yeteneğine sahip. -40oC / 140oC kadar dayanıklılık hedefleyen model % 33 daha uzun bir dayanıklılık vaat ediyor. Lowest EMI teknolojisi sayesinde kondansatörlerin sahip olduğu bileşenler elektromanyetik parazitlenmede en uzun dayanıklılık ve kararlılığı hedefliyor.
Elitegroup Computer Systems (ECS) tarafından geliştirilen Kesintisiz Teknoloji (NonStop) konsepti, kilitlenmeler, kararsız çalışma ve düşük performanstan şikayetçi PC sahipleri için dört ana kriter hedefliyor. İlk olarak Super Maraton 3X Denge Testini anakartın başarıyla tamamalayabilmesi gerekiyor. Bu anakartın 72 saat süren ve 30.000 kere tekrar eden testlerin altından başarıyla geçmesi demek oluyor. Yine anakartın kesintisiz sertifikasını alabilmesi için 50°C sıcağa katlanacağı Sahra Sıcağı Testi’ni geçmesi gerekiyor. Standart yüksek sıcaklık testlerinden % 125 daha yüksek sıcaklıkta yürütülen bu test, anakartın en zorlu çevre koşulları altında bile kritik uygulamaları sorunsuz şekilde yürütebileceğini garantiliyor. ECS’nin diğer yüksek performans özelliklerine ek olarak ECS, kesintisiz sertifikalı anakartlarında % 100 oranında Apache uzun ömürlü katı kondansatörlere yer veriyor. Bu kondansatörler görülebilen sızma ve diğer sorunlara karşı 6 kat daha uzun bir ömür hedefliyor. Son olarak kesintisiz teknolojisinin en kritik parçası, statik elektrik birikimlerine (ESD) karşı geliştirilmiş Thor Ultra Koruma sistemi yer alıyor. Bu sayede sistem, işlemci, bellek ve diğer değerli parçaları kendilerine zarar verebilecek statik elektrik birikimlerinden korunması sağlanıyor. Ek olarak Thor Ultra Koruma sisteminin NASA tarafndan geliştirilen statik elektrik koruma kılavuzları ışığında tasarlandığını da ekleyelim.
Lucid Virtu Universal MVP

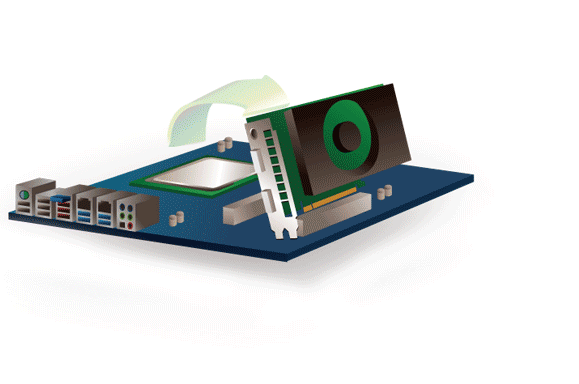

LucidLogix Virtu teknolojisi sayesinde kullanıcılar harici grafik kartlarından bağımsız 3. nesil Intel işlemcileriyle birlikte gelen entegre grafik çipsetiyle dinamik geçiş sağlayabiliyorlar.
M.I.B X – Ultimate BIOS O.C Arayüzü

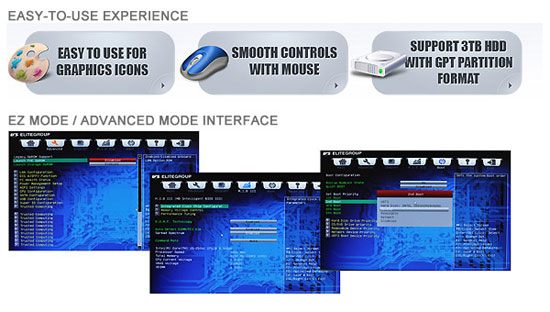

ECS anakartta sunduğu özelleştirilmiş yeni UEFI BIOS sayesinde işlemci ve belleğin saat / voltaj ayarlarını ayarlamak ve gelişmiş ekstra performans elde etmek için ECS OC profillerine yer vererek hızlı, basit ve güvenli bir şekilde yüksek performanslara ulaşmayı hedefleyenlere kolay bir yol sunmuş. Bu sayede sunulan üç farklı CPU ve DRAM için OC değerleri en uygun OC deneyimi sunmak için hız aşırmacılarının tercihine bırakılmış.

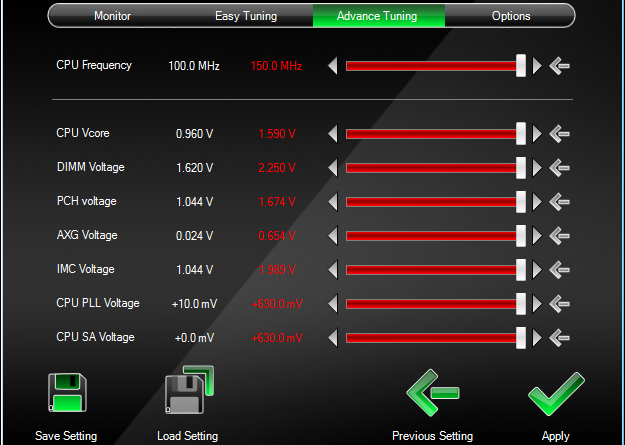

Anakart ile birlikte gelen eOC yazılımıyla kolayca hız aşırma yapmak mümkün, Dilerseniz hız aşırma yeteneğini anakarta bırakarak kolay bir hız aşırma seçeneği de kullanıcılara sunulmuş durumda.
| ECS Z77H2-AX | |
| Size | ATX |
| CPU Interface | LGA-1155 |
| Chipset | Intel Z77 |
| Power Delivery | 12 + 2 |
| Memory Slots | Four DDR3 DIMM slots supporting up to 32 GB Up to Dual Channel, 1066-2800 MHz |
| Video Outputs | HDMI, D-Sub |
| Onboard LAN | Realtek 8111E |
| Onboard Audio | Realtek ALC892 |
| Expansion Slots | 2 x PCIe x16 Gen3 (x16, x8/8) 1 x PCIe x16 Gen2 (x4) 2 x PCIe x1 Gen2 2 x PCI |
| Onboard SATA/RAID | 2 x SATA 6 Gbps (PCH), Support for RAID 0, 1, 5, 10 4 x SATA 3 Gbps (PCH), Support for RAID 0, 1, 5, 10 2 x eSATA 3 Gbps |
| USB | 6 USB 3.0 ports (4 back panel, 2 from headers) 6 USB 2.0 ports (4 back panel, 2 from headers) |
| Onboard | 2 x SATA 6 Gbps 4 x SATA 3 Gbps 1 x USB 3.0 Header 1 x USB 2.0 Header 3 x Fan Headers 1 x COM Header 1 x SPDIF Output Header 1 x Front Panel Audio Header Power/Reset Buttons Debug LED 1 x mSATA |
| Power Connectors | 1 x 24-pin ATX connector 1 x 8-pin 12V connector |
| Fan Headers | 1 x CPU Fan Header (4-pin) 1 x SYS Fan Header (3-pin) 1 x PWR Fan Header (3-pin) |
| IO Panel | 4 x USB 3.0 Ports 4 x USB 2.0 Ports 1 x HDMI 1 x D-Sub 1 x Gigabit Ethernet 1 x Optical SPDIF Output 1 x Clear CMOS Button 1 x Wifi Connector 1 x Bluetooth 2 x eSATA 3 Gbps Audio Ports |
| Warranty Period | 3 Years from date of Purchase (3yr parts, 2yr labor) |
| Product Page | Link |
ECS Z77H2-AX, 1333, 1600, 1866, 2133, 2200, 2600 ve 2800 MHz’e kadar hız aşırma seçenekleriyle 32 GB’a kadar bellek takabilmenize izin veriyor. (2800(OC)/2600(OC)/2400(OC)/2133(OC)/1800(OC)/1600 DDR3 )

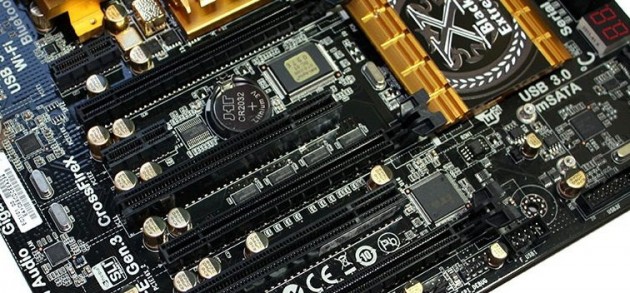

Anakart, 3 yollu CrossfireX ve SLI çözümü için 3 adet 3. nesil PCI Express x16 genişleme slotuna sahip. Slotlar üçlü kullanımda 2X16, 1X8 ve çift olarak da 2X16 hızında çalışıyor. Normal anakartlarda pek görmeye alışık olmadığımız ve uyunlu 3G, WiFi, SSD gibi cihazların kullanımına yarayan Mini PCIe girişi de unutulmamış.

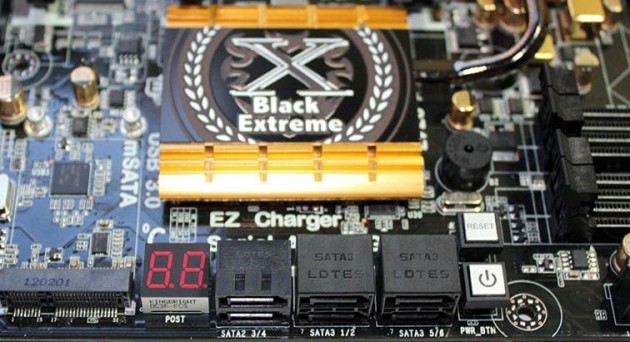

ECS Z77H2-AX, olası açılış ve sistem problemleri ve çözümleri için LED hata kodu ekranına sahip. Uzay sistem montajı için hemen hemen üst model tüm anakartlarda yer alan reset ve power tuşları da anakart üzerinde yer alıyor. LED ekranının sağına yerleştirilmiş RAID0, RAID1, RAID5, RAID 10 konfigirasyonu için hazır 2 adet SATA 3.0Gb/s yuvası (SATA2 3/4), 2 adet SATA 6.0Gb/s yuvası (SATA3 1/2) yer alıyor. ASMEDIA ASM1061 destekli 2 adet SATA 6.0Gb/s yuvası (SATA3 5/ 6) ve 2 adet eSATA 6.0 Gb/s yuvaları da yerini alıyor.

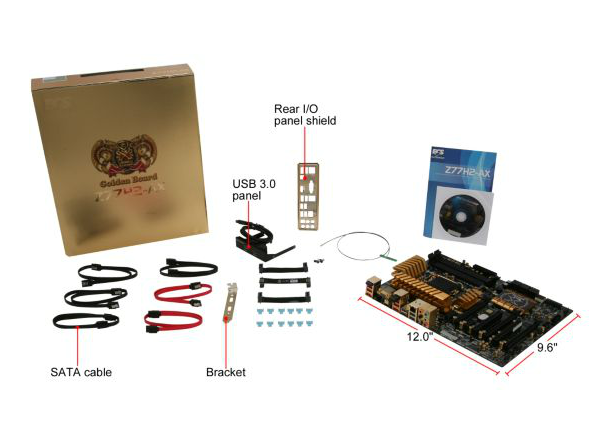

Anakart ile birlikte gelen ve kasa ön paneli için düşünülmüş 3.5″lik panelin USB 3.0 genişleme yuvası da anakartın üzerinde yer alıyor. Bu sayede USB 3.0 ön paneli aparatı için ek masrafa girmenize gerek kalmıyor.

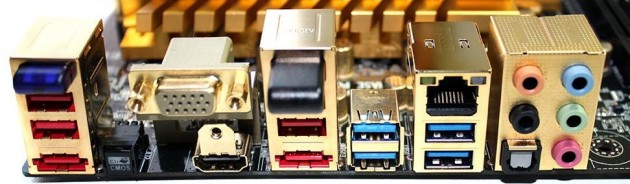

Anakartın arka çıkışlarında ise,
- 4 adet USB 3.0 portu
- 4 adet USB 2.0 portu
- 1 adet D-sub(VGA)
- 1 adet HDMI portu
- 1 adet RJ45 LAN konnektörü
- 1 adet Audio port (1x Line girişi, 4x Line çıkışı, 1x Optical SPDIF çıkışı)
- Clear_CMOS butonu
- 1 adet wifi konnektörü
- 1 adet Bluetooth
- 2 adet eSATA 6.0Gb/s ports
- 1 adet HDMI
çıkışı yer alıyor. Özellikle ofiste dahili wifi ve bluetooth’un çok işe yaradığını söylememize gerek yoktur.
est Sistemi:
- Intel Core I7 3770K
- 8gb Corsair XMS3 Vengeance 2133MHz CL9
- OCZ Vertex 3
- Radeon HD 7870
ECS Z77H2-AX, kategorisinde yarıştığı üst sekment anakartlardan aşağı kalmayarak Sidoft Sandra 2012′de başarılı bir bellek performansına imza atıyor.
Sata 3 performans testi için kullandığımız CrystalDiskMark’da kullandığımız OCZ Vertex 3 diskimiz okuma ve yazma hızlarında kendi performansının çok da üzerine çıkmıyor.
Oyun testimizde yer verdiğimiz başarılı FPS oyunu Battlefield 3′te açtığımız HBAO ve Ultra detay seviyesinde Z77H2-AX, HD 7870′in de yardımıyla testin altından başarıyla kalkıyor.
